摘要：描述了金刚石的物理特性，对金刚石刀具的分类及其性能行了介绍，包括天然金刚石、聚晶金刚石、聚晶金刚石复合片、化学气相沉积金刚石涂层刀具。分析和对比了不同类型金刚石刀具的应用场合，为企业在加工难加工材料时选用超硬金刚石材料刀具时提供参考。
1 引言
金刚石是精密和超精密加工的超硬刀具材料之一，金刚石刀具具有极高的硬度和耐磨性、低摩擦系数、高弹性模量、高热导、低热膨胀系数，以及与非铁金属亲和力小等优点。可以用于非金属硬脆材料如石墨、高耐磨材料、复合材料、高硅铝合金及其它韧性有色金属材料的精密加工。金刚石刀具类型繁多，性能差异显著，不同类型金刚石刀具的结构、制备方法和应用领域有较大区别。
2 金刚石材料特性
金刚石为单—碳原子的结晶体，其晶体结构属等轴面心立方晶系(晶系原子密度最高)。金刚石中碳原子间连接键为sp3杂化共价键，具有很强的结合力、稳定性和方向性。人工合成金刚石性能取决于sp3杂化共价键与非晶无定形碳sp2杂化共价键相对比率。如果sp3含量过低得到二者混合物体为类金刚石(Diamond－Like Carbon，简称DLC)。独特的晶体结构使金刚石具有最高的硬度、刚性、导热系数以及优良的抗磨损、抗腐蚀性和化学稳定性等均高于硬质合金。如表1所示，可见单晶金刚石硬度最高，热导率最大，热膨胀系数最小，故其综合物理性能最佳。

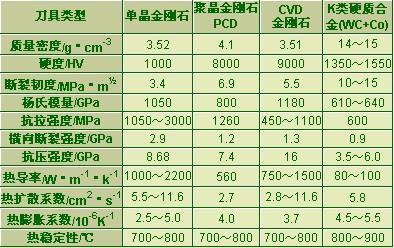

表1 金刚石与硬质合金的特性
3 金刚石刀具类型及其性能
目前，工业用金刚石刀具根据成分和结构不同可分为五种：
1，天然金刚石Natural Diamond(ND)；
2，人造聚晶金刚石Artificial Polvcrystalline Diamond(PCD)；
3，人造聚晶金刚石复合片Polycrystalline Diamond Compact(PDC)；化学气相沉积涂层金刚石刀具Chemical Vapor Deposition Diamond Coated Tools(CVD)。
4，沉积厚度达100µm的无衬底纯金刚石厚膜Thick Diamond Film(CD)；
5，在刀具基体表面直接上沉积厚度小于30µm的金刚石薄膜涂层Coated Thin Diamond Film(CD)。
根据CVD金刚石涂层刀具中金刚石微粒尺寸分为：微晶金刚石涂层Microcrystalline Diamond(MCD)和纳米金刚石Nano Crystalline Diamond(NCD)两种。如图1所示，为微晶金刚石表面形貌。传统的金刚石涂层是由平面形晶体组成，其尺寸为1.5µm。纳米晶体的金刚石涂层晶体结构为特殊结构，晶体尺寸仅为(0.01～0.2)nm。由于金刚石刀具类型繁多，刀具结构和性能差异明显，适合的不同的场合。
图1 微晶金刚石涂层MCD表面形貌
3.1天然金刚石(ND)刀具
如图2所示，为天然金刚石拉蔓峰谱，具有以下特征：(1)1332尖锋处显示存在金刚石。(2)波型幅度(FWHM)为4.1cm-1显示为纯金刚石。
ND是目前已知矿物中最硬的物质，主要用于制备刀具车刀。天然金刚石刀具精细研磨后刃口半径可达0.01～0.002µm。其中天然单晶金刚石(Single Crystalline Diamond，SCD)刀具切削刃部位经高倍放大1500倍仍然观察到刀刃。
图2天然金刚石拉蔓峰谱
